에이수스 노트북 zenbook UM5401Q

모니터 깨진 후 화면 안 나옴

OLED 디스플레이 모니터 교체 수리







에이수스 젠북 14X OLED 디스플레이 액정이 적용된 터치 모니터

내부 액정이 깨지면서 화면이 나오지 않는 고장 증상이에요.



일반적인 노트북은 액정이 깨졌을 때

내부 액정만 교체해서 수리 작업을 많이하는데

UM5401Q 노트북 모델은 일체형 모니터로

OLED 디스플레이, 터치스크린 방식으로

모니터 전체 상판부 통체 교체 수리 작업을 하였어요.



ASUS 서비스센터에서 젠북 노트북 액정수리비가 높아서

고민일 때 비교 수리시 참고되시길 바랍니다.







목 차



1.  ASUS UM5401Q 액정 깨진 후 화면 안 나오는 증상

2. ASUS 노트북 모델명 찾는 방법 및 수리비 문의하기

3. ASUS UM5401Q 분해 및 모니터 교체 과정

4. ASUS UM5401Q 액정 수리 완료 화면 및 터치스크린 테스트

5. (링크 참고) 다른 ASUS 노트북 액정 수리 리뷰

















1.  ASUS UM5401Q 액정 깨진 후 화면 안 나오는 증상



겉 유리는 터치스크린 통유리가 부착되어 있고

내부는 OLED 디스플레이 패널이 적용된 모니터가 적용된

젠북 14x OLED 시리즈 노트북입니다.



전원을 킨 상태인데 LED 불은 들어오지만

화면인 사진처럼 출력되지 않는 상태입니다.

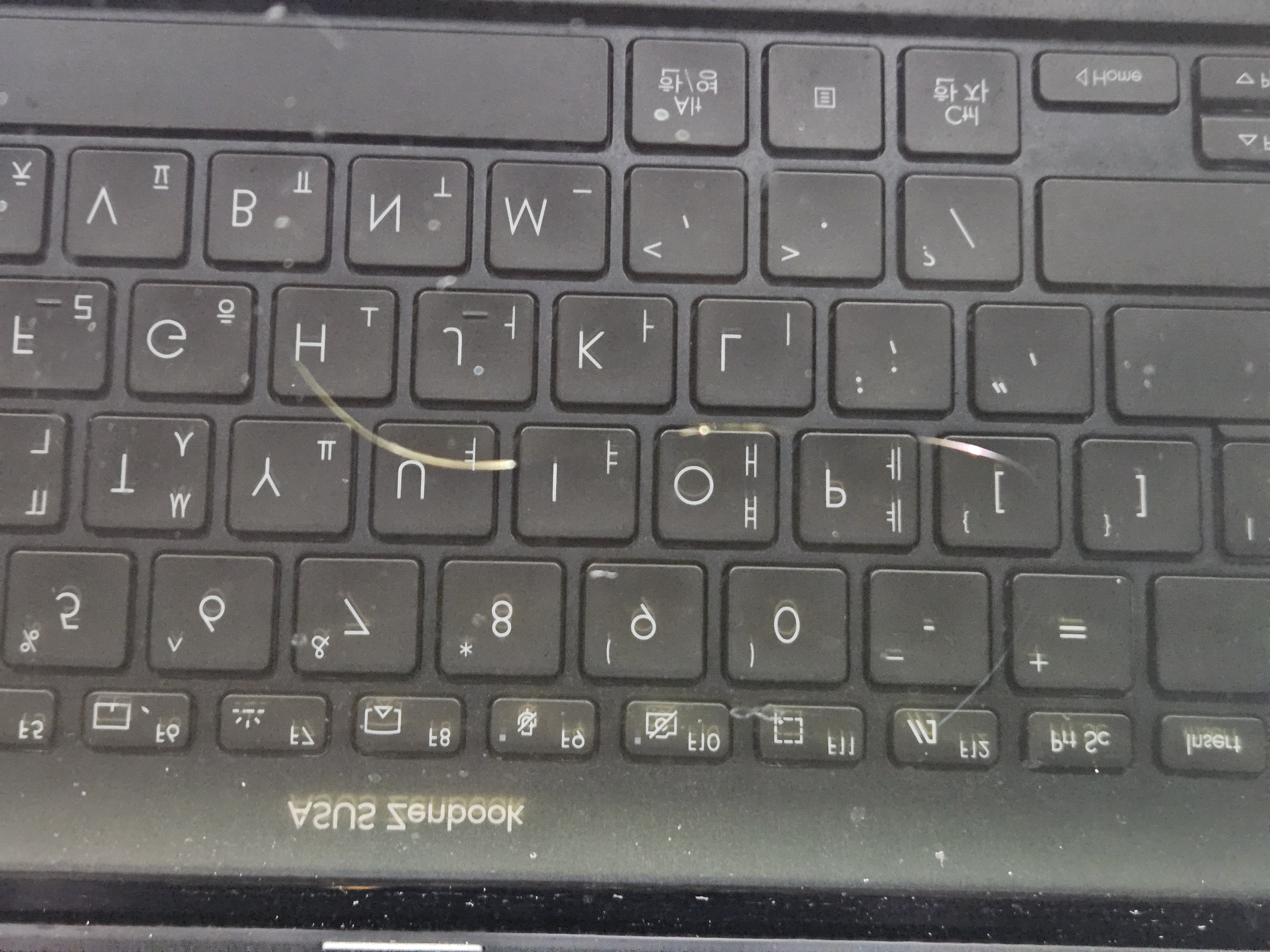

화면을 가까이서 찍으면 액정 터치스크린 유리가 깨져서 금간 것이 보여요.

화면이 반사되어 키보드 처럼 보이지만 액정 화면 터치유리를 찍은 사진입니다.













2. ASUS 노트북 모델명 찾는 방법 및 수리비 문의하기





노트북 액정 수리비용이 궁금할 땐

수리 할 노트북 모델명을 먼저 확인하셔야해요.





asus UM5401Q 외관 모습입니다.







ASUS zenbook 14X OLED

디스플레이 패널이 적용된 제품이라고 스티커에 적혀있어요.



해상도 2880x1800(WQXGA+), 밝기 550nit, 주사율 90Hz, OLED 패널

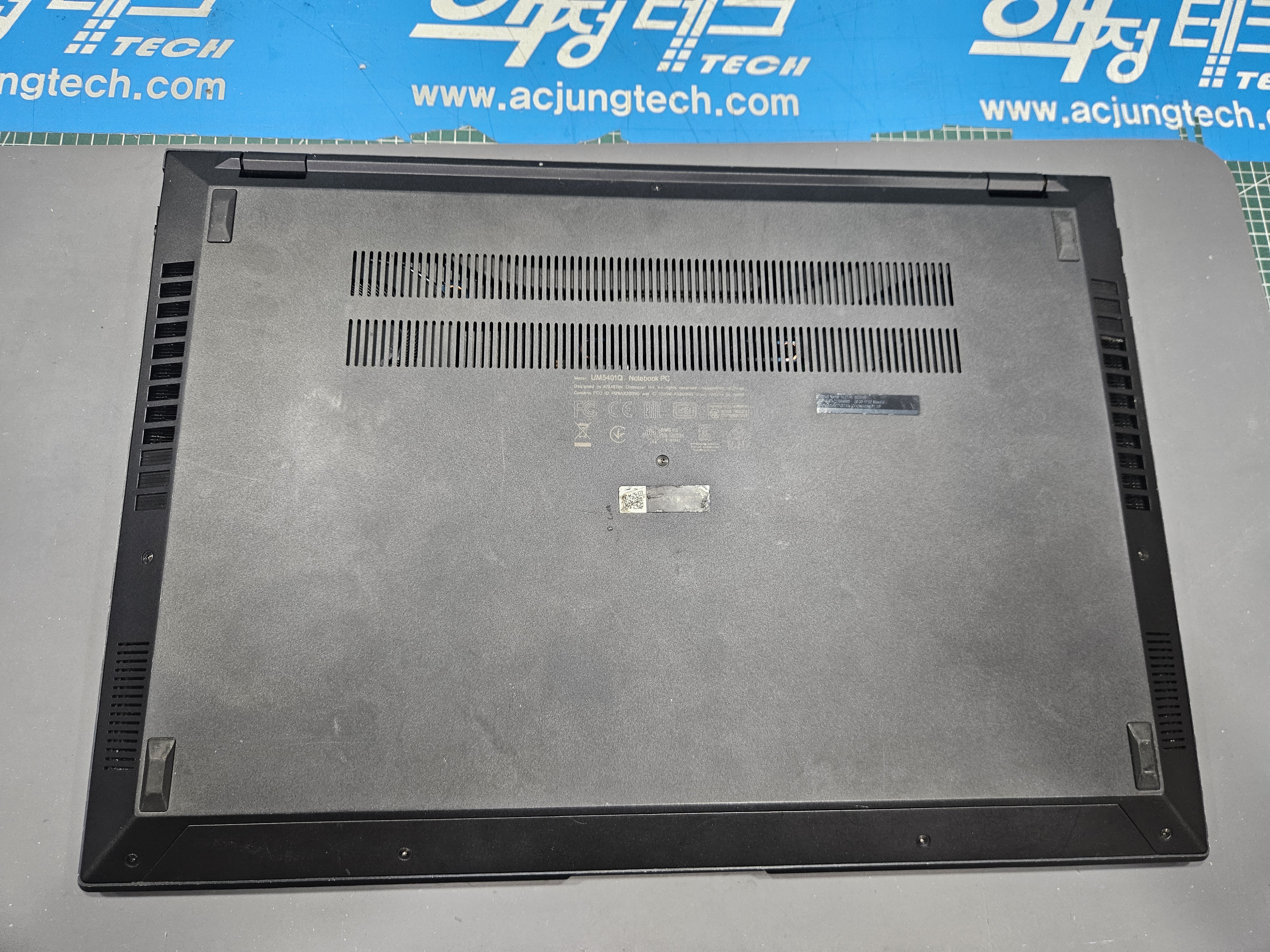

노트북 뒷면을 보시면 모델명이 적혀있어요.







UM5401Q 가 모델명입니다.



아래 QR코드 옆에 적힌 SN 시리얼넘버를 알려주시면

상세 모델명 확인도 가능해요.



UM5401QA-KN030
UM5401QA-KN029
UM5401QA-KN028





*노트북 모델명으로 물어보시면

정확한 액정수리비용과 수리시간 미리 안내 가능해요.





액정테크 카카오맵/지도





















3. ASUS UM5401Q 분해 및 모니터 교체 과정





UM5401Q 내부 분해 후 모습입니다.

배터리 커넥터를 우선 분리 후 모니터 교체 작업을 시작해요.

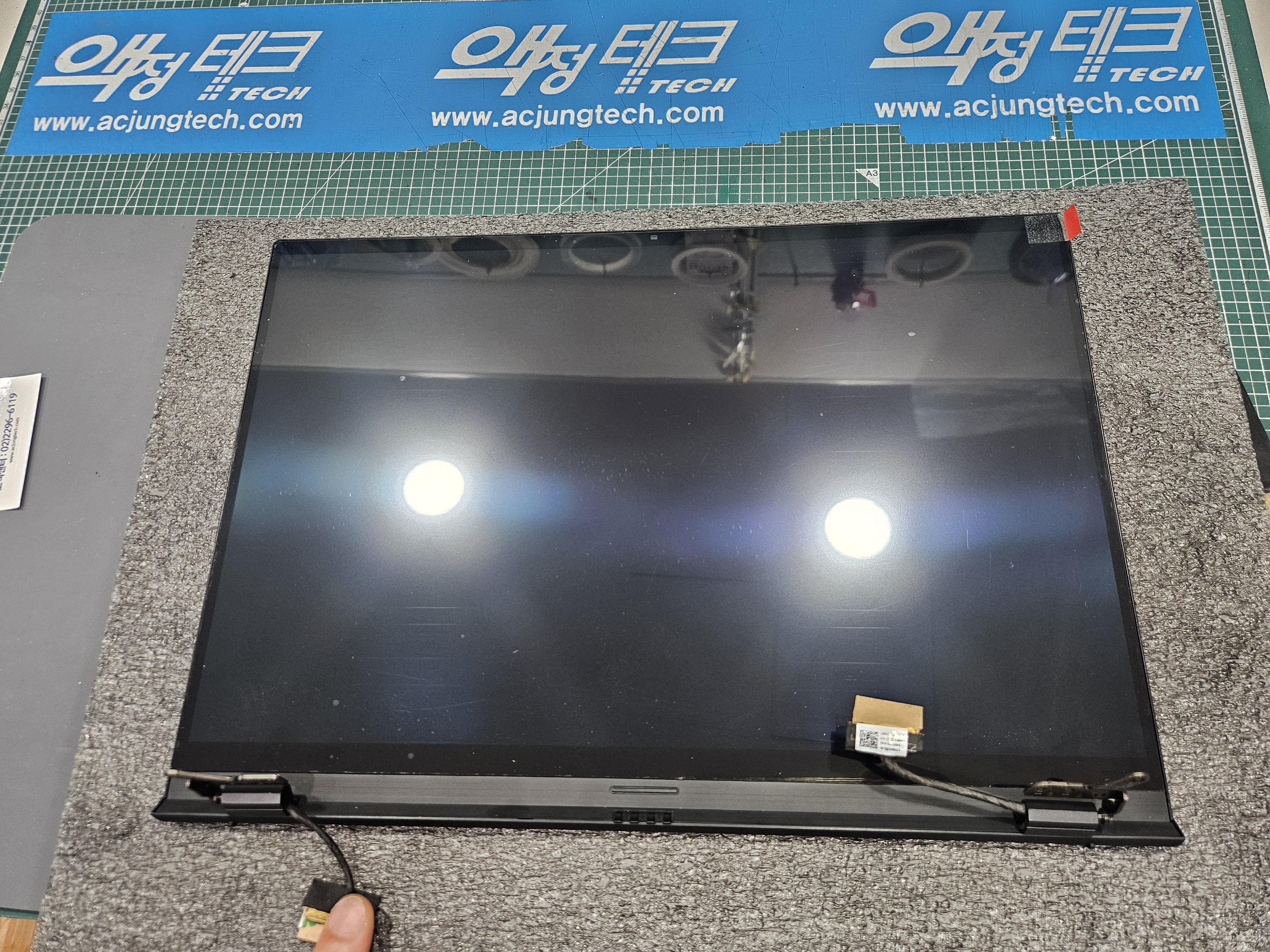

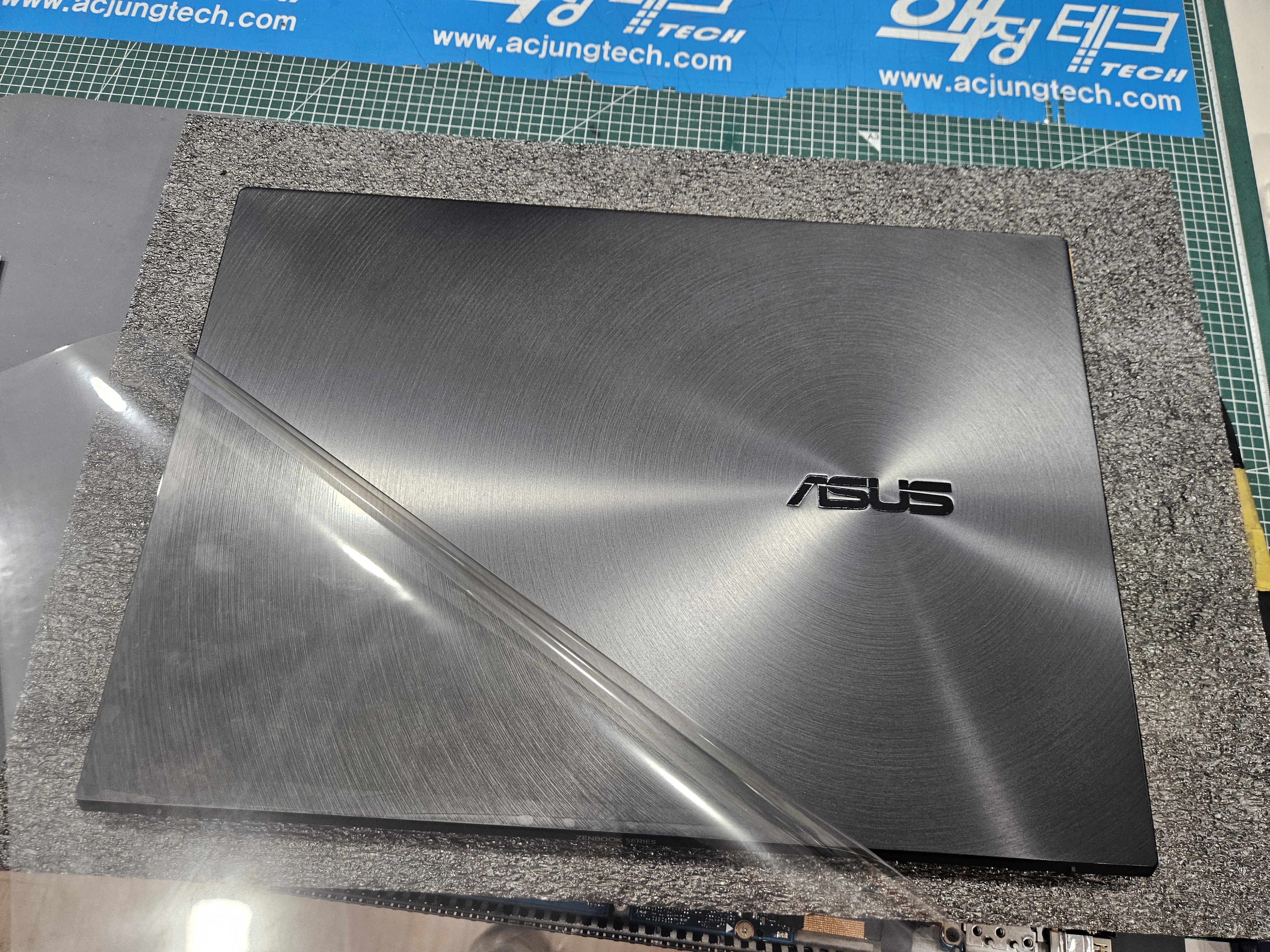

동일한 OLED 디스플레이 터치모니터를 준비해요.









기존 깨진 모니터를 분리해 낸 후

새 모니터로 교체 작업을 하였어요.

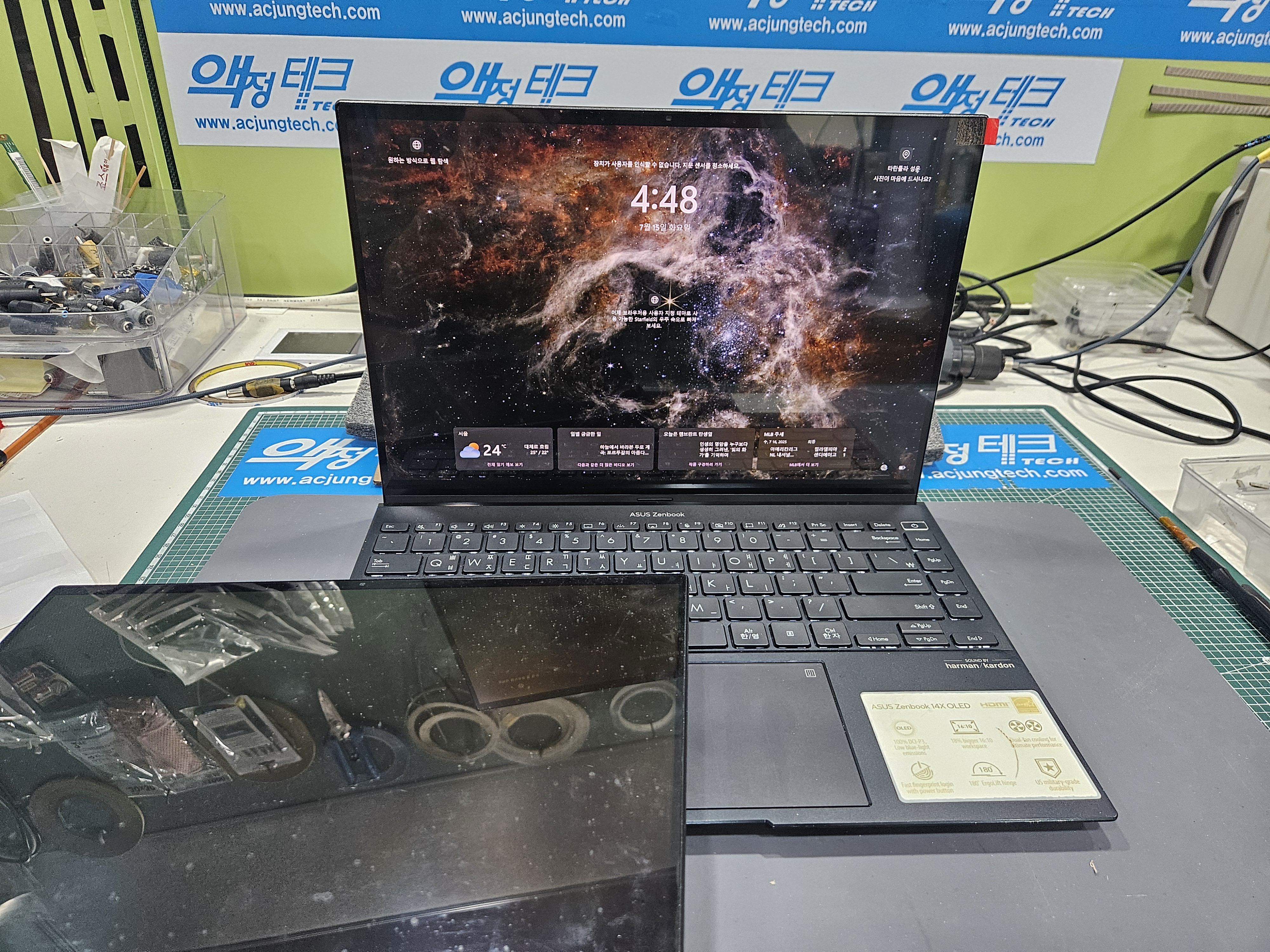

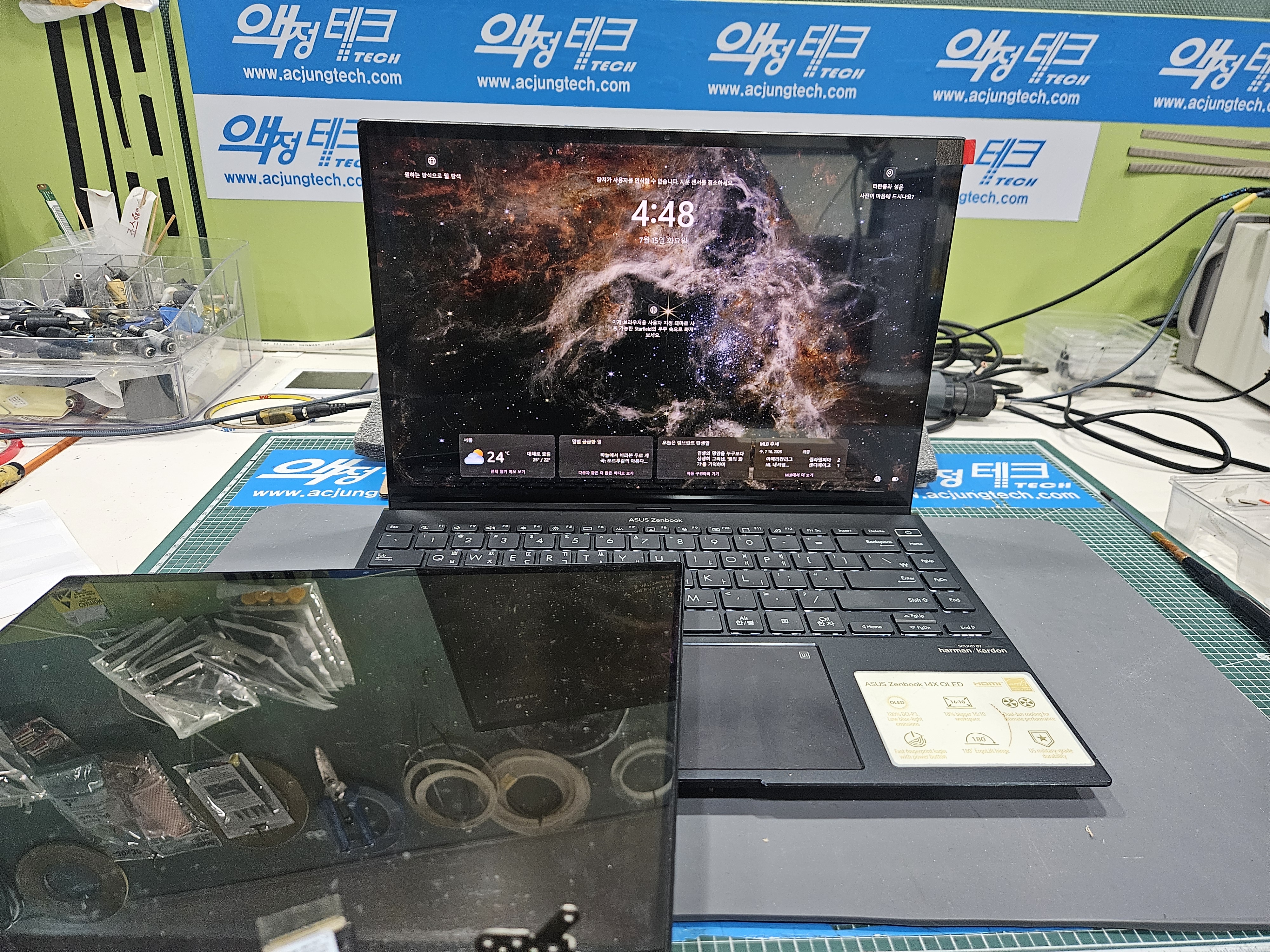

모니터 상판체 교체한 후 모습입니다.

모니터만 바꿨을뿐인데 새제품 같네요.











4. ASUS UM5401Q 액정 수리 완료 화면 및 터치스크린 테스트

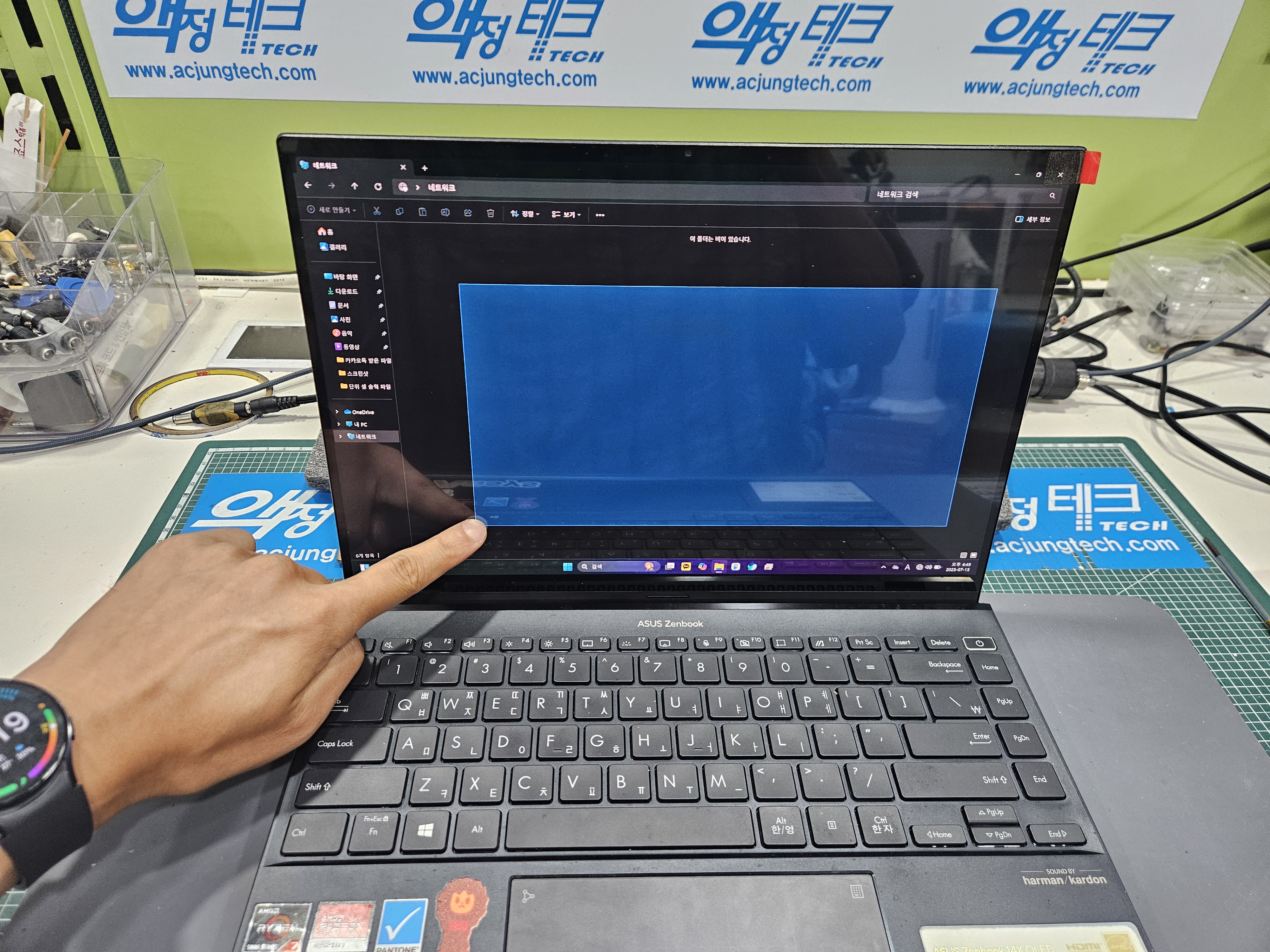

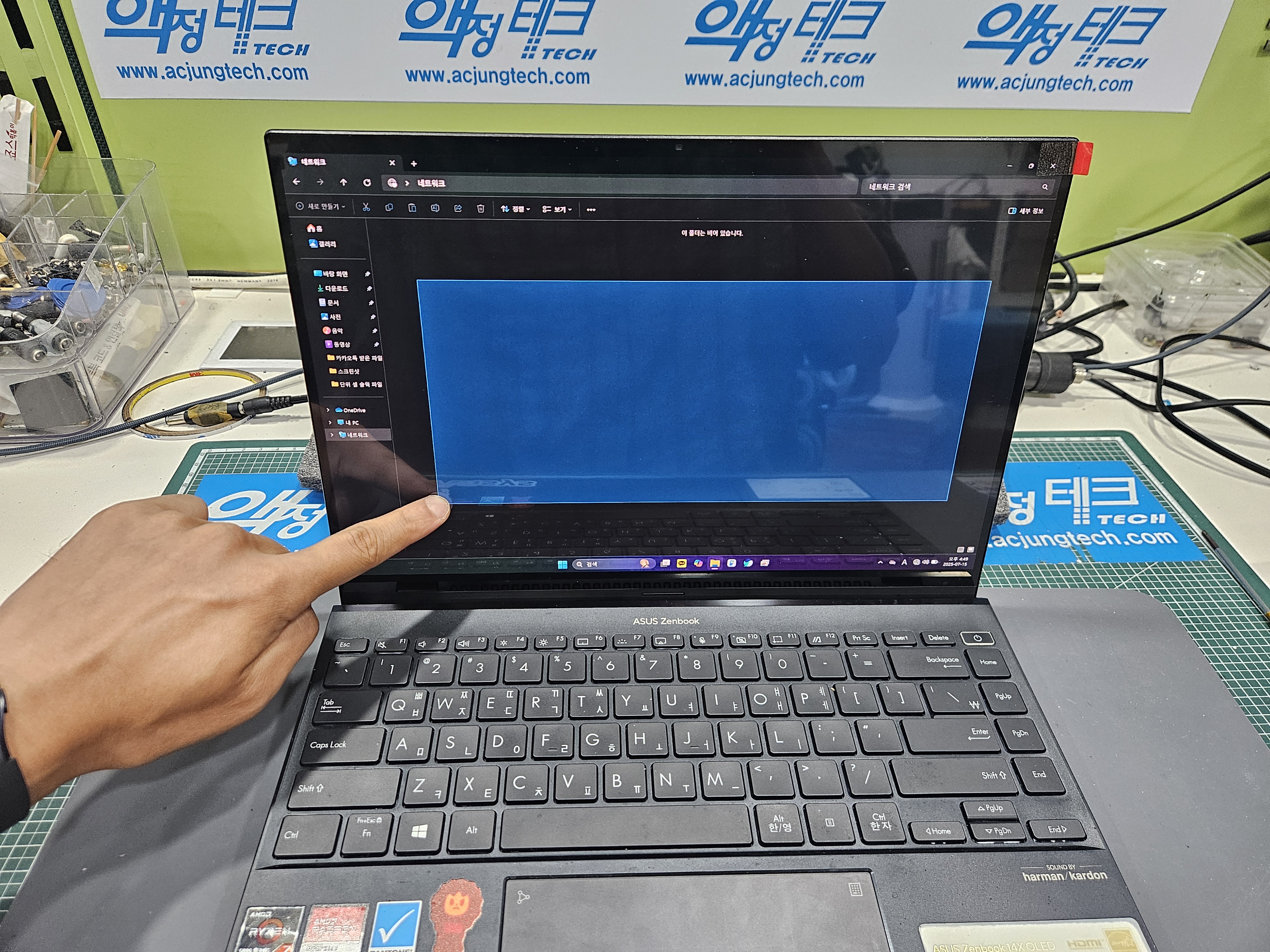

모니터 교체 후 터치스크린이 정상적으로 작동되는지

손가락으로 터치감을 테스트해보았습니다.

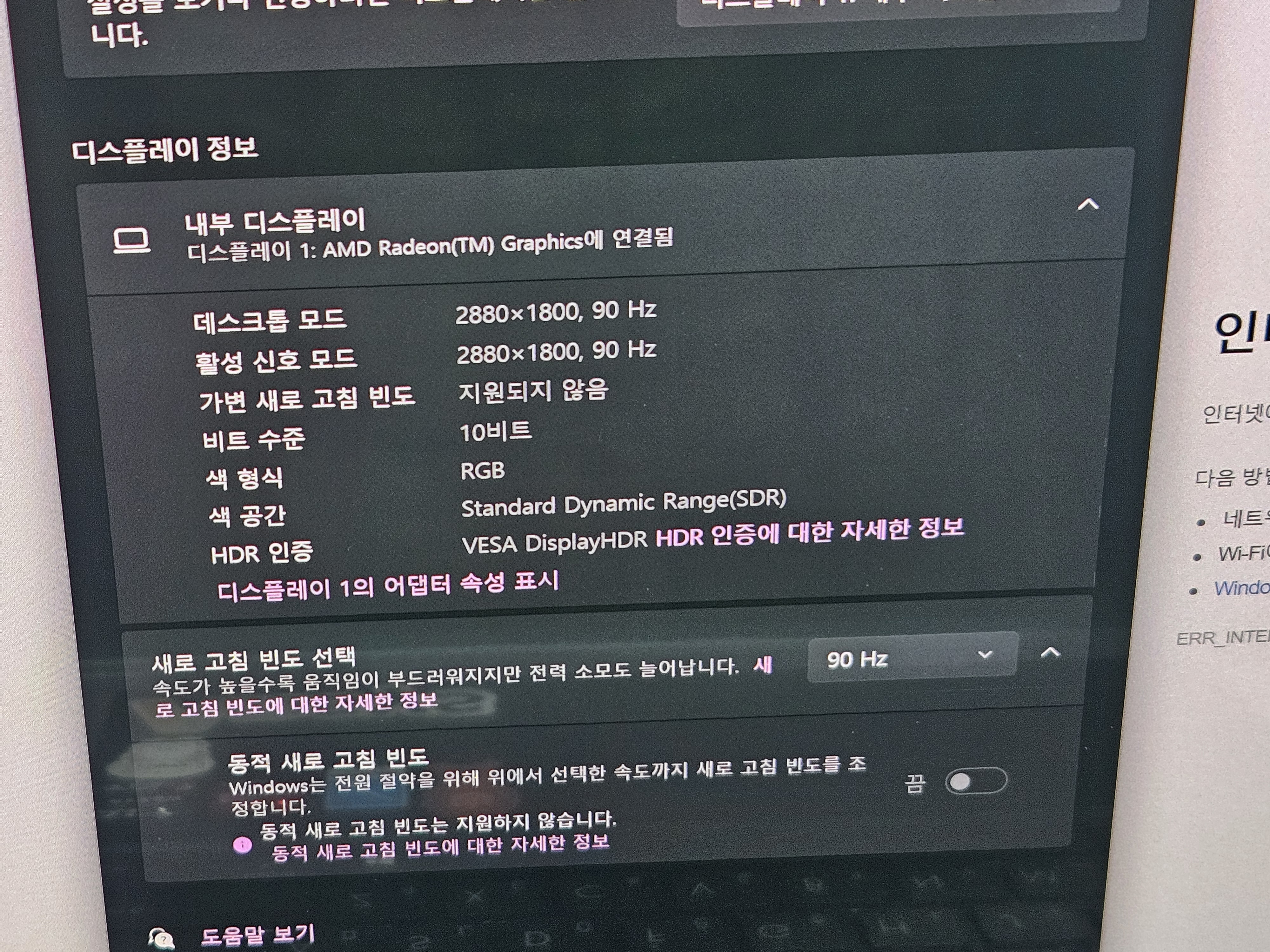

교체한 모니터 디스플레이 스펙은

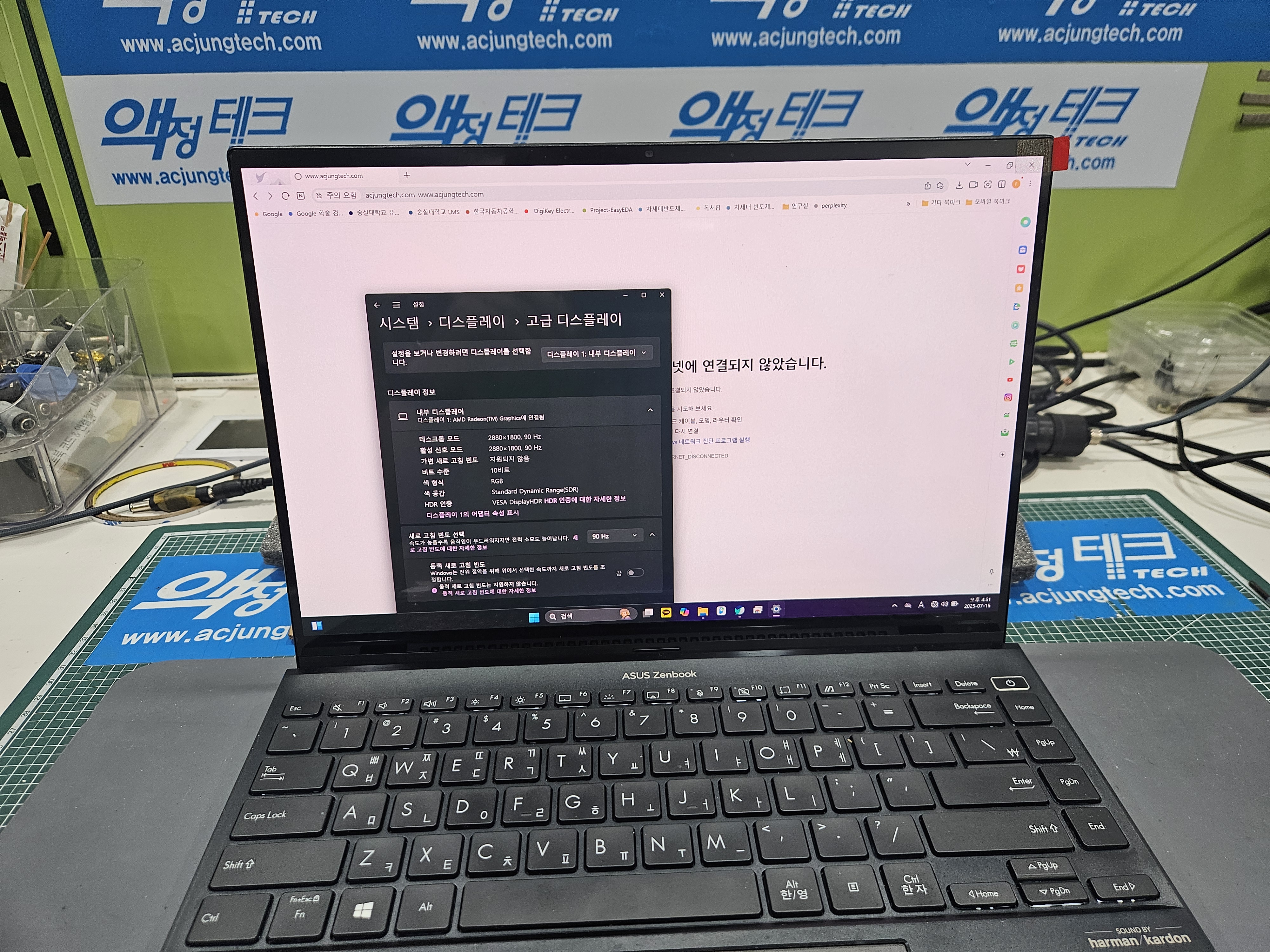

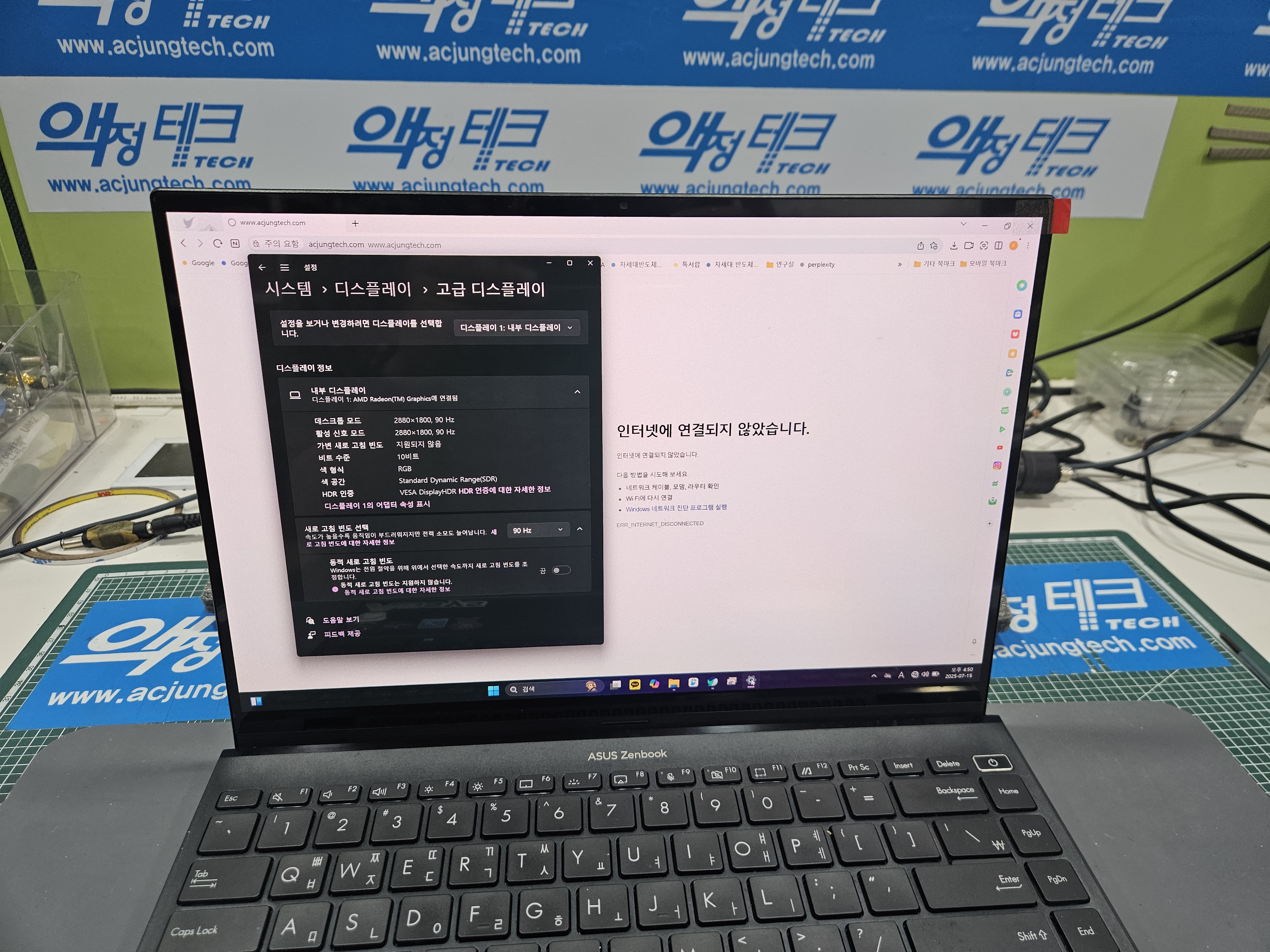

고급디스플레이 설정에서 해상도와 주사율 확인이 가능해요.



14인치 해상도 2880x1800(WQXGA+) 주사율 90Hz











UM5401Q 아수스 젠북 OLED 모니터 액정수리가 완료되었습니다.







UM5401Q 액정 수리 후 터치스크린 테스트 영상

터치 모니터 기능이 정상작동 되는지 구석구석 테스트 후

수리를 완료하였습니다.
