그램 노트북 16Z90TP OLED 액정깨짐 패널교체



그램 노트북 16Z90TP OLED 액정깨짐 패널교체

16Z90TP-KA5WK





이 글을 읽고 있다면

그램프로 16 노트북 중 OLED 디스플레이 패널이 깨져서 당황스러운 경험을 겪고 있을듯해요.



그램 프로16은 디스플레이 패널이 LCD 타입과 OLED 패널 타입이 있어요.

OLED 패널이 더 선명하고 고화질 패널이라는 큰 장점이 있지만

생산 제조 단가가 높아 부품가격이 비싸고 얇고 가볍지만 잘 깨질 수 있어요.

수리가 필요할 때는 LCD 보다 OLED 수리비용이 더 부담될 수 있습니다.



선물로 새로 받은 그램프로16 노트북에

카메라 부분에 다이소에서 파는 ' 카메라 렌즈 가리개(카메라 덮개)' 붙이다가

OLED 액정이 깨져서 오실 때가 종종 있어요.

또는 구매 후 보호필름을 붙이다가 기포 제거하면서 손가락으로 패널을 눌렀다가 깨지는 경우들도 있어요.



노트북용 액정/패널은 핸드폰처럼 강화유리가 아니여서

세게 누르거나 잡을 때에도 깨질 수 있으므로 유의하시는 것을 권장드려요.

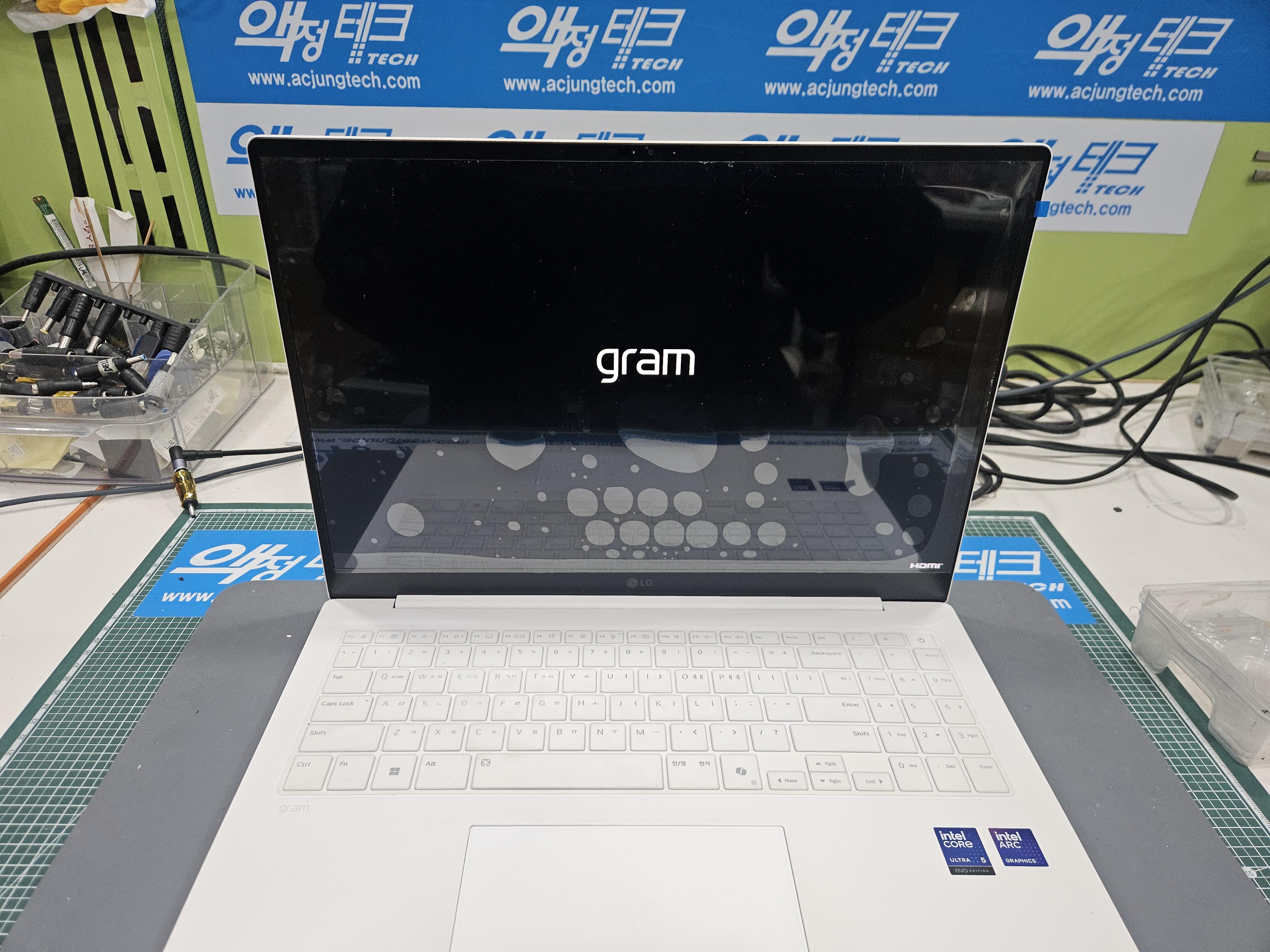

그램 프로16 16Z90TP-KA5WK OLED 액정 깨짐 증상



그램 프로16 16Z90TP-KA5WK OLED 액정 깨짐

16Z90TP oled

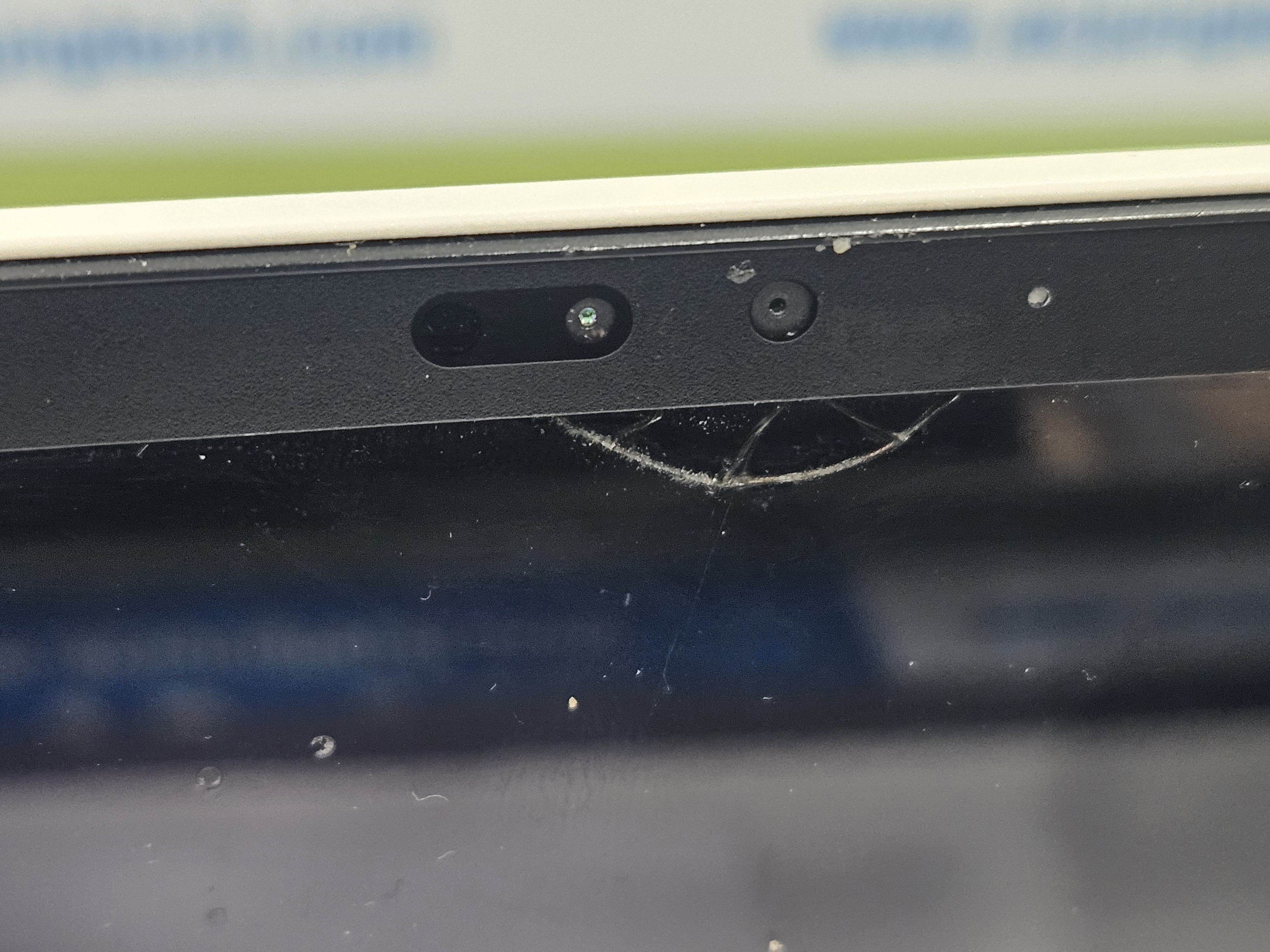

16Z90TP-KA5WK OLED 액정 깨짐



머리글에 설명드린 내용 처럼 카메라 렌즈 가리개(덮개)를 붙이다가 깨진거여서

카메라 아래쪽 베젤 부분 OLED가 깨진 상태입니다.



깨진 부위는 조금이지만 화면은 나오지 않게 될 수 있어요.



액정이 깨져서 화면만 안나올뿐 다른 것은 모두 정상작동되고 있어요.





---



그램 프로16 모델에서 화면 외에 다른 부분은 이상이 없는지 체크 하는 가장 간단한 방법은

LED 불빛을 통해 알 수 있어요.



전원 버튼 옆에 LED 불이 들어오면 전원이 공급된 상태이며

윈도우 부팅후에 소리가 나지 않더라도

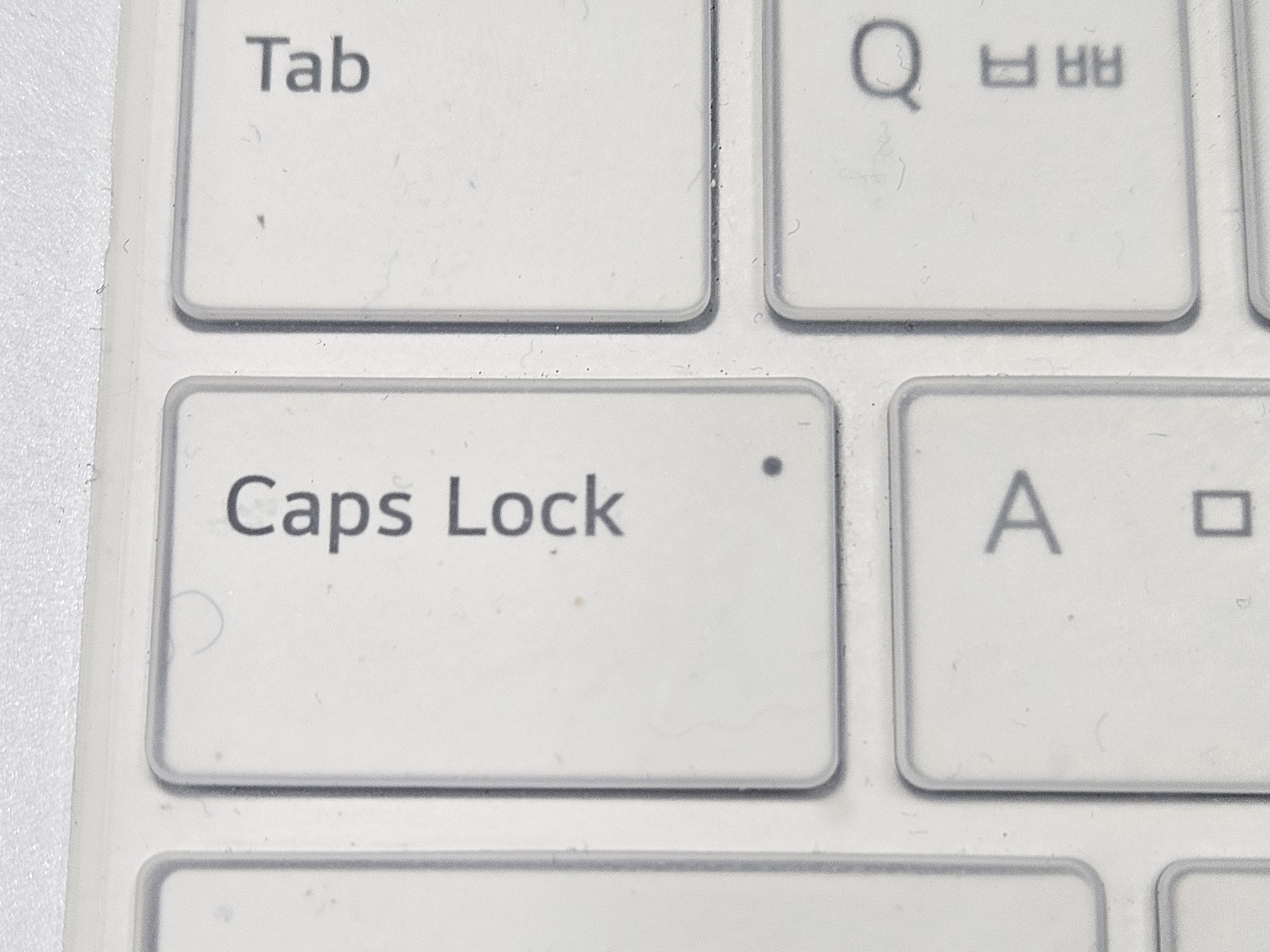

caps lock 키보드 LED 불빛을 통해

키보드 키를 눌러서 작동 반응을 하는지 확인해볼 수 있어요.

간단하죠?



HDMI 외부모니터를 연결해보는 방법도 있지만 우선 가장 간단히 바로 체크하는 방법에 대해 설명드렸어요.





전원 버튼 옆에 전원이 들어오면 16Z90TP 모델은 불빛이 들어와요.











그램 전 기종에 caps lock 버튼에 led 불빛이 있는지는 확인이 안되었지만

16Z90TP 모델에는 불빛이 있으므로 화면이 안나올때 불안하시면 체크해보세요.









그램프로16 노트북 모델명 찾기

16Z90TP



그램프로16 뒷면을 보시면 모델명 정보가 적혀있어요.







16Z90TP-KA5WK





16Z90TP-KA5WK

찾기 쉽죠?







노트북 모델명을 통해

그램 액정 타입이 다를 수 있어요.



정확한 안내를 위해서는 뒤에 모델명 정보까지

상세 모델명이 필요해요.



16Z90TP-KA5WK 그램프로16 노트북은

16인치 해상도: 2880x1800(WQXGA+)/주사율: 120Hz OLED 패널이 적용되어 있습니다.







예,

16Z90TP-KA5WK
16Z90TP-KD7WK
16Z90TP-KD7BK
16Z90TP-KA5BK

16Z90TP-GA50K (16Z90TP-G.AA50K)
16Z90TP-GA5CK (16Z90TP-G.AA5CK)



LG 그램 pro AI 2026

16Z90U-KU7EK
16Z90TR
17Z90RT
16Z90U
16Z95U
17Z90U
15U50U
16U55U
14Z90U
14Z95U
15Z90U
15Z95U

... 등







16Z90TP-KA5WK

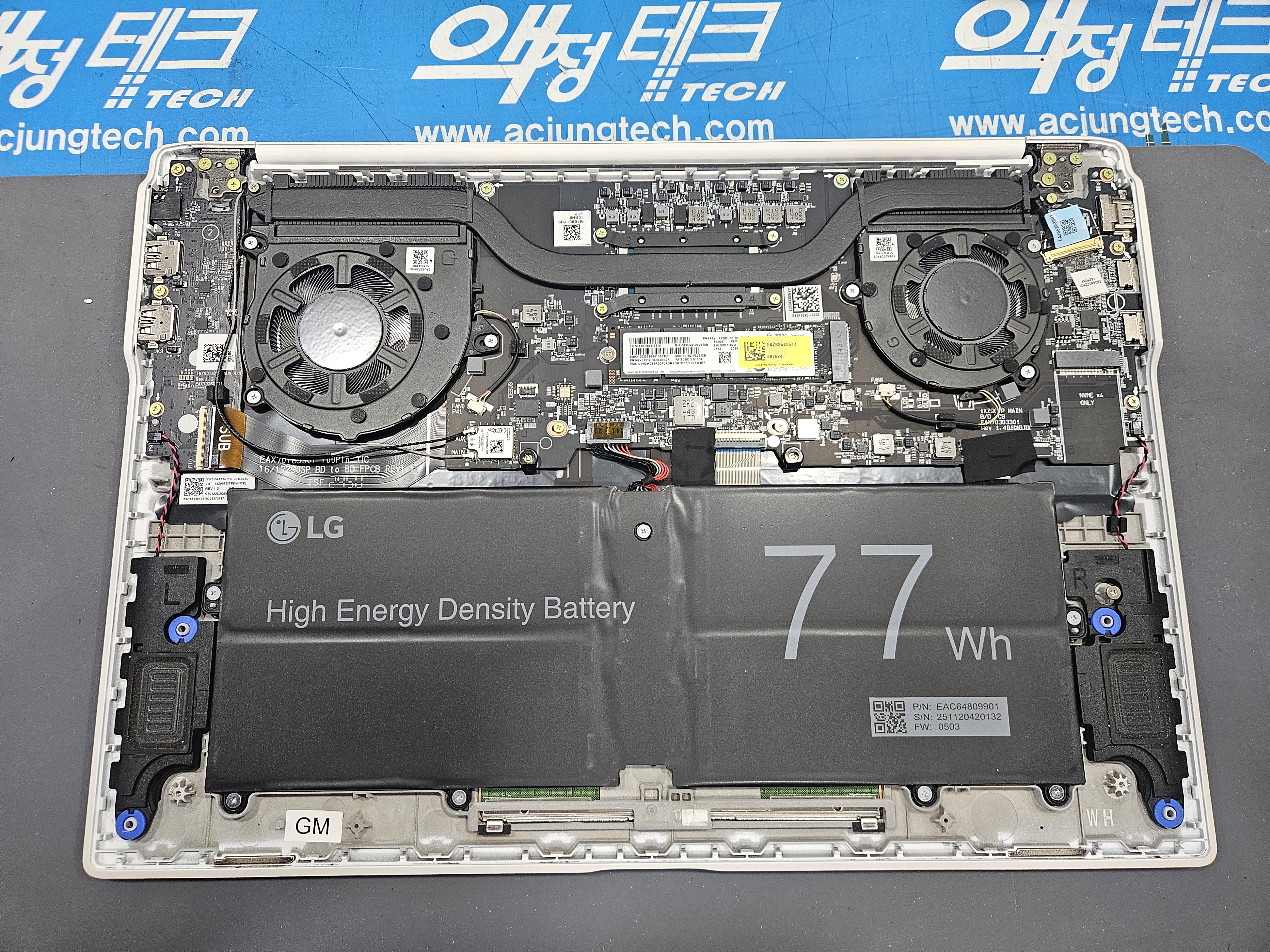

16Z90TP-KA5WK 분해 후 내부 모습입니다.

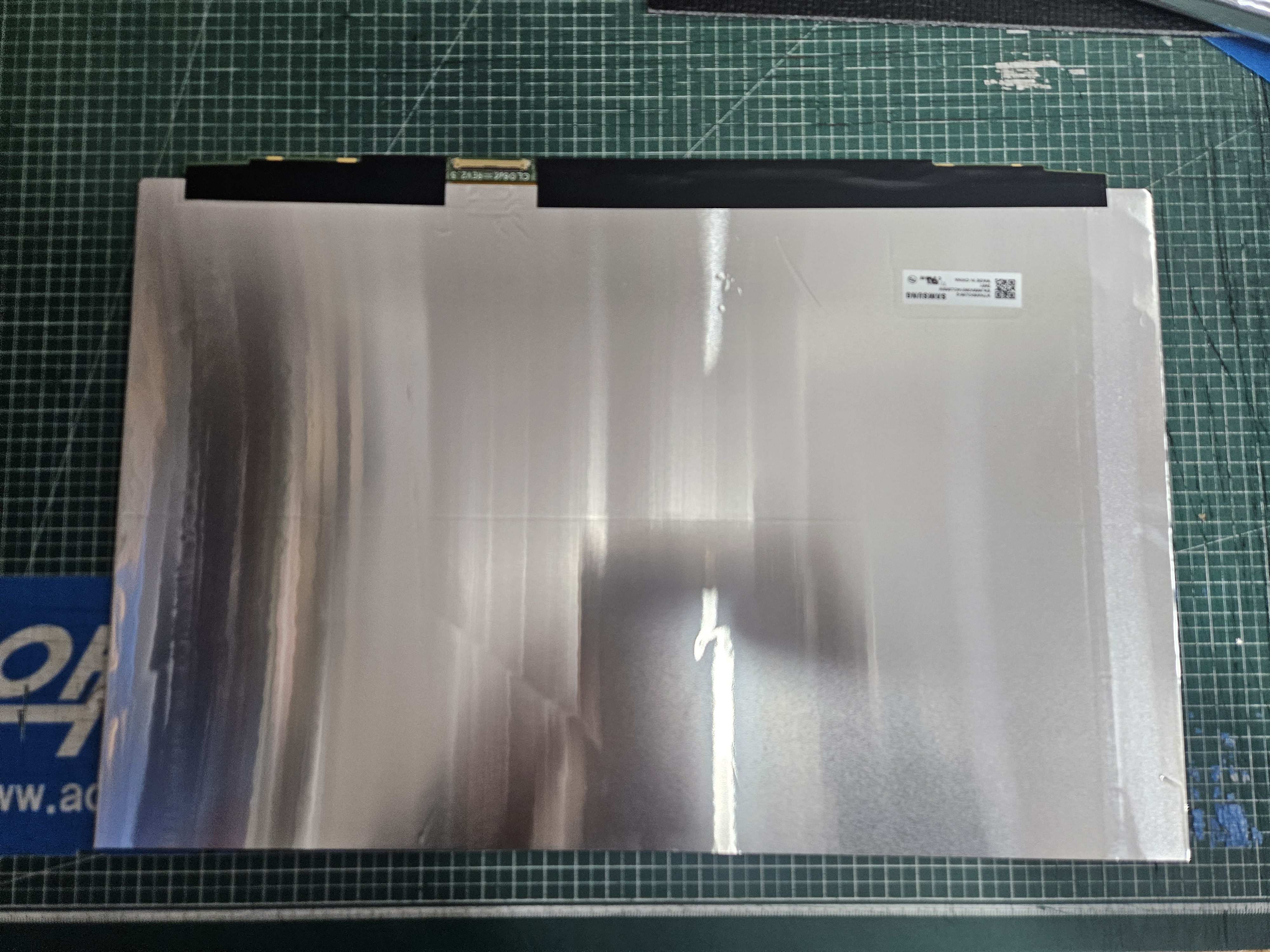

16Z90TP OLED 디스플레이 패널

oled

oled 패널

그램 oled

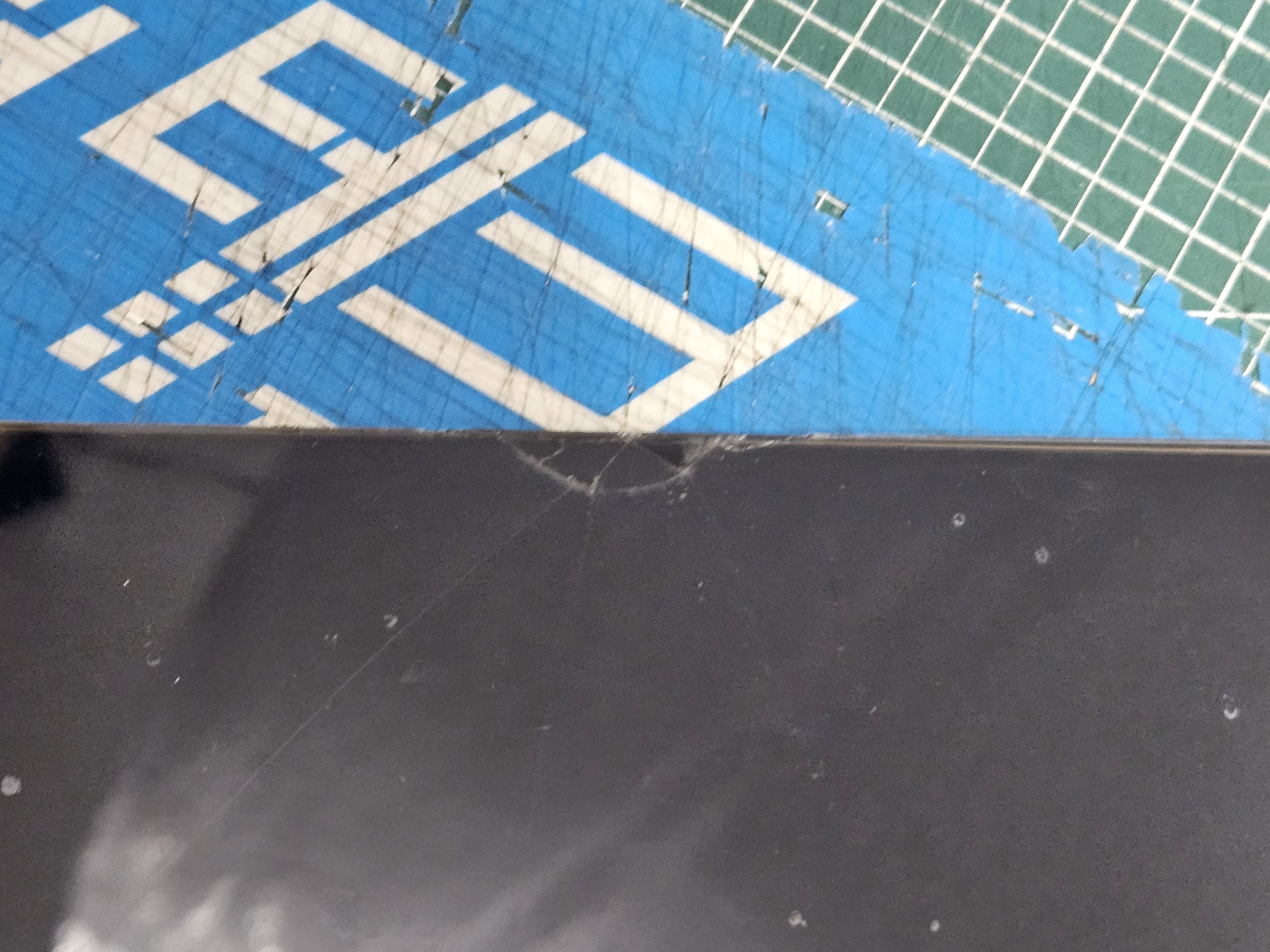

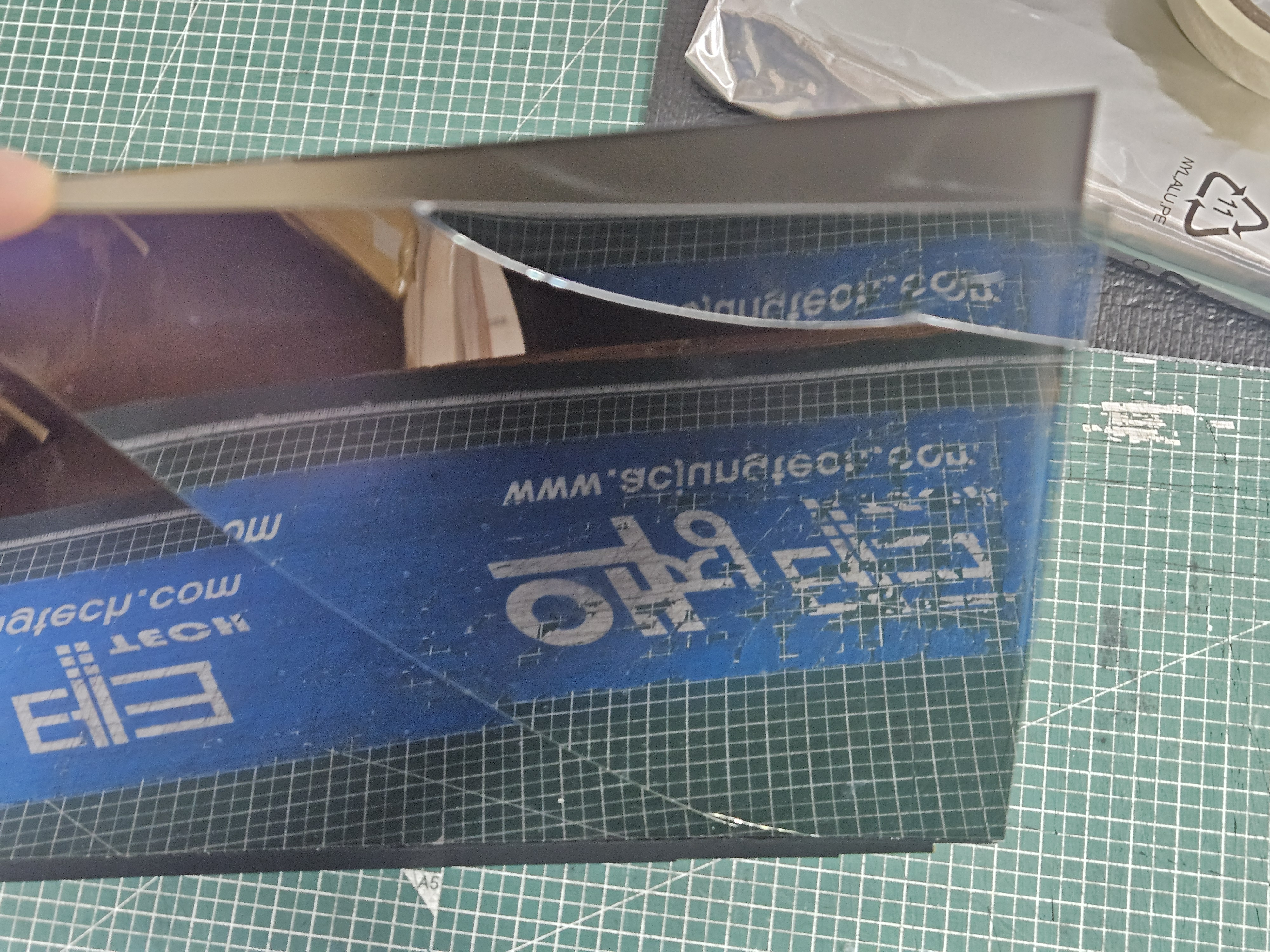

16Z90TP OLED 디스플레이 패널 분리 후 깨진 액정을 얼머나 얇은지 보여드리기 위해 사진으로 찍어 보았습니다.

매우 얇은 유리가 두겹정도 포개어진 구조에요.

사진에 보이는 것처럼 OLED는 매우 얇고 약해요.

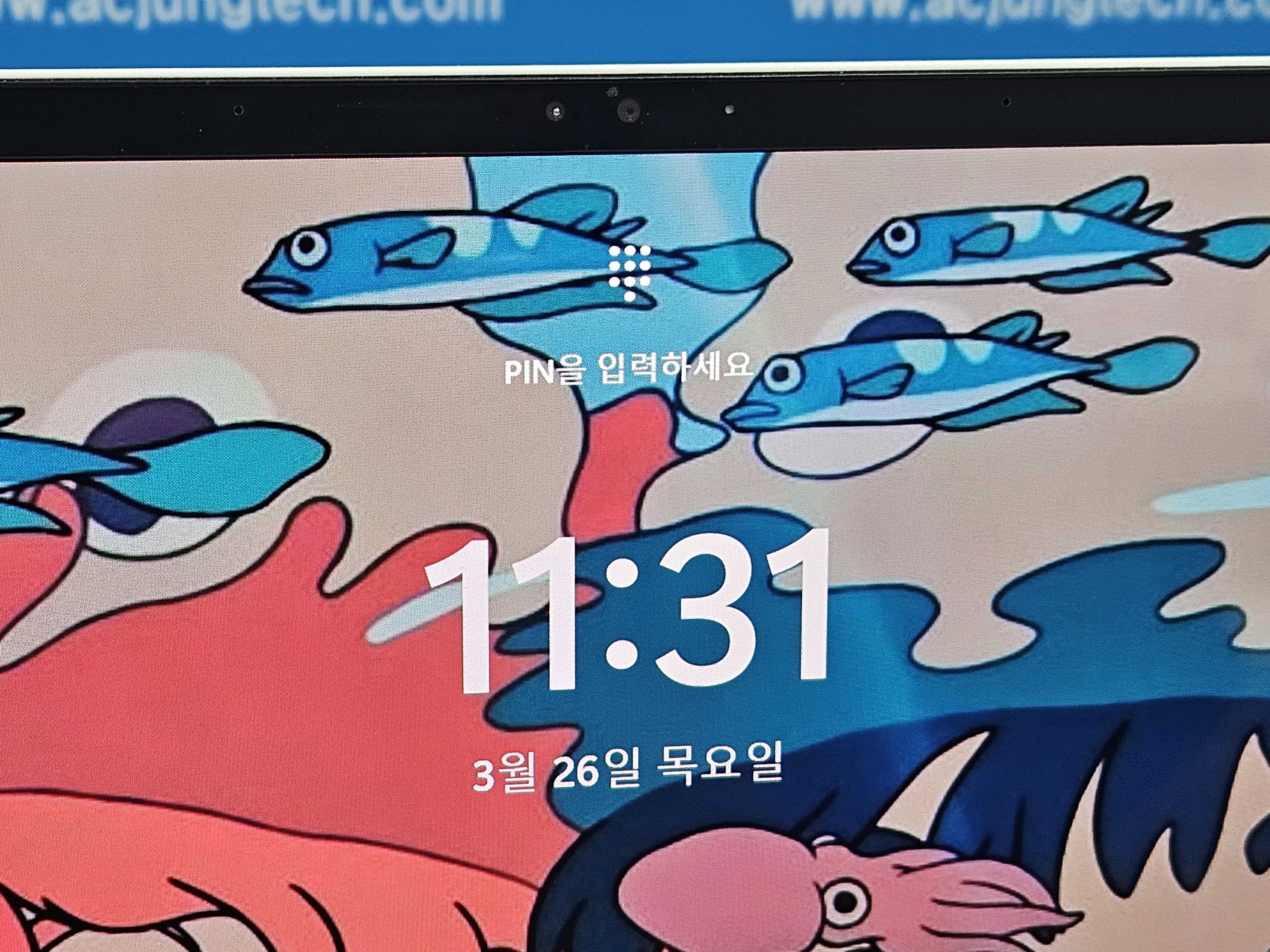

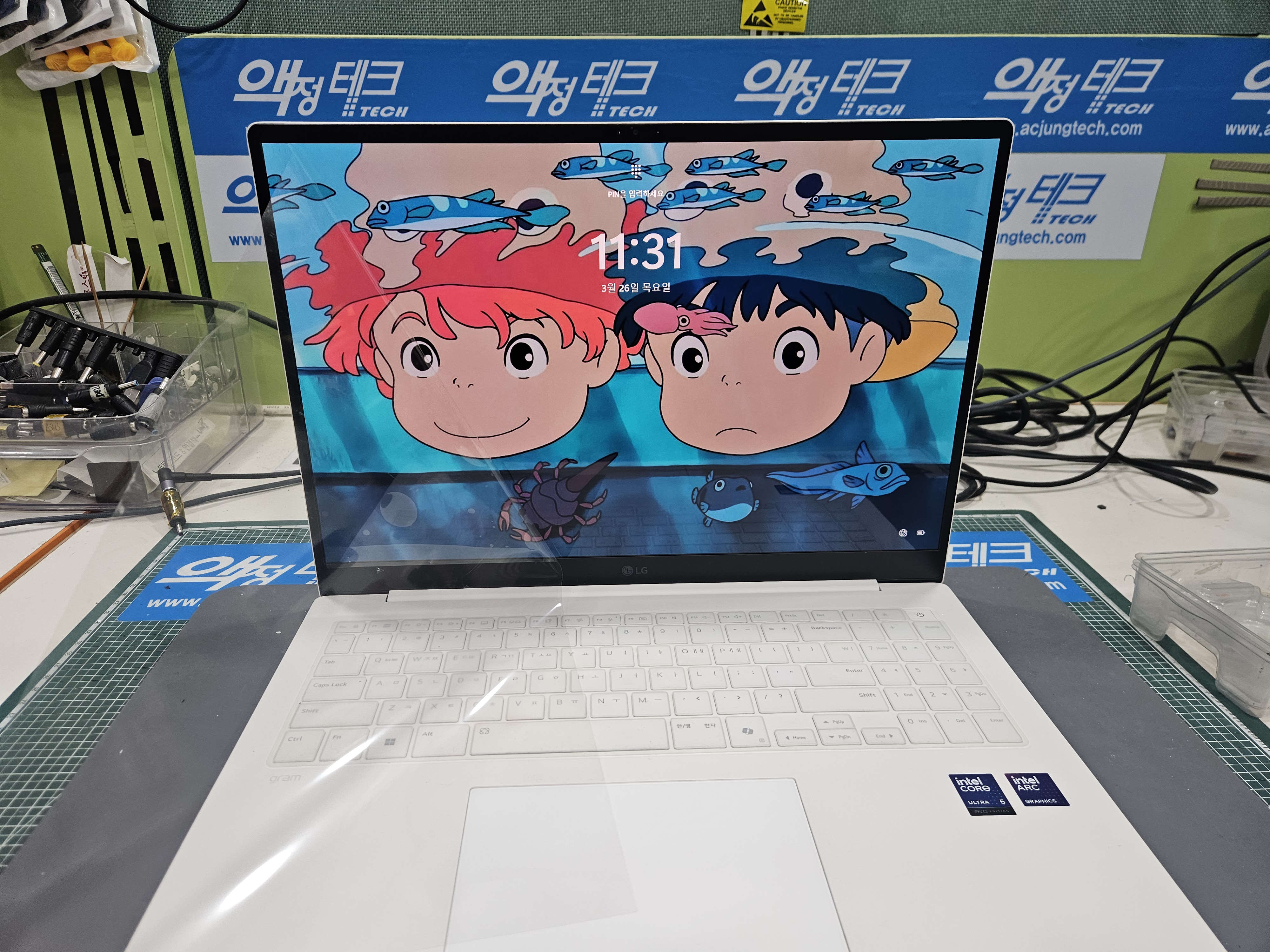

엘지 그램프로16 16Z90TP OLED 패널 교체 수리 후 화면





동일한 삼성디스플레이 패널 OLED 액정으로 교체되었어요.



엘지 노트북에 왜 삼성디스플레이 패널을 넣었지 의아해하실 수 있는데

그램 시리즈 OLED패널이 적용된 노트북은 그램15 그램프로16 모두 삼성디스플레이 패널이 장착되어 있습니다.



HP나 Lenovo ASUS gigabyte 등 다른 제조사 노트북도 OLED패널이라고 성능에 적혀있다면

액정제조사는 삼성디스플레이 입니다.





16Z90TP-KA5WK 액정수리



엘지 그램프로16 노트북 16Z90TP-KA5WK OLED 액정수리가 완료되었습니다.





---
